详细介绍：
一．项目背景
良好的电信线路维护质量是确保整个电信网优质高效安全运行的重要保证，做好电缆井及无人基站的维护管理工作是电信部门的重要任务。
为了保证通信质量良好、畅通并延长设备使用寿命，就要求做好线路维护工作，采取先进的方法保持线路设备经常处于完整状态和标准性能，并在障碍形成前及时发现并消除一切影响线路安全的外界因素。
目前电信行业对电缆及电信无人基站的维护工作主要依靠人工日常巡检，而人工日常巡检存在以下一些缺陷：
1.电信巡检到位情况和记录状态无法把握其真实性
2.大量基站巡检信息保存不便、易丢失、耗工时
3.信息查询不便，无法有效利用数据了解电缆巡行状况
企业目前急需一个低成本的巡检系统来实现对电缆实现动态和静态的系统管理。
二．用户需求
电缆及无人基站线路日常巡查管理系统需达到以下3点要求：
1、要保证定时对每根电缆及基站的检查。
2、对每次巡检的电缆的状态纪录、汇总、分析。
3、各级领导及相关部门可以方便的通过局域网或INTERNET查询巡检的情况。
Great自主研发电缆及无人基站巡检管理系统具有以下特性来保证电缆的巡检质量：
1、确保定时对电缆及无人基站按计划巡查
2、方便真实记录电缆及基站状态进行统计分析
3、对电缆及基站建档，建图管理
三．系统概述
1. 系统简介

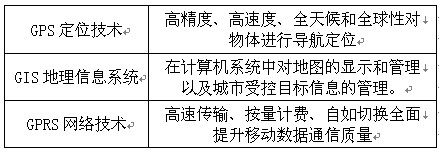

GREAT GPS巡检管理系统是借助GPS，GIS，GPRS网络等技术，针对电缆及基站设施巡检的管理工具。该系统可以很好地解决现有巡检管理工作中的一些不便与不足，大大提高管理的质量和效率。
整个电信巡检方案充分利用公共通讯网络进行GPS人员定位和地理信息查询，系统设计为多重构架的监控系统， GPS智能终端接收卫星发来的定位数据，计算出自身所处地理位置的坐标。经过处理后与系统地图客户端上的电子地图匹配，在地图上显示坐标，清楚和直观的掌握人员的动态位置信息。
同时该系统提供了一系列的基站巡检方案，除了巡检到位情况管理外，还可对线路巡检的具体工作内容，实现实时的上传，记录，保存，并自动对数据分析和挖掘，对电缆的运行状态和使用的情况做统计和分析，最终为电缆的维护和更换做辅助决策。

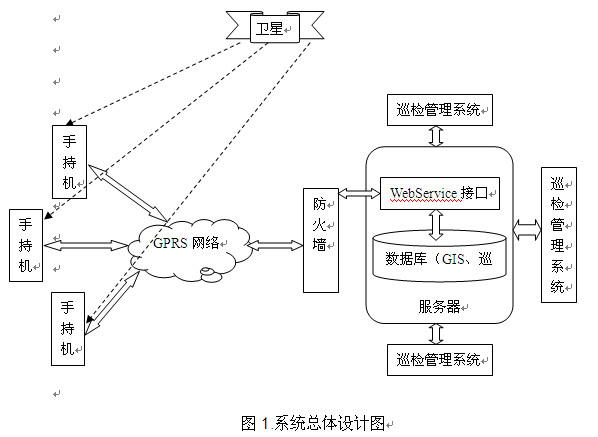

2.系统原理
系统由GPS智能终端和系统管理平台利用GPRS网络组成一个实时巡检管理系统。人员在巡检时携带手GPS智能终端，定时自动向管理中心通过GPRS网络发送位置信息，若发现电缆发生故障可以记录在GPS智能终端内，并可经GPRS网络传回系统管理平台，在需要检查附属设施处，工作状态和运行参数也可以同样的方式传回系统管理平台。
系统管理平台会对人员的位置信息，电缆故障，设施的状态和参数自动统计，分析合评估，并生成各类统计分析报表，通过巡检到位报表了解巡检人员的巡检轨迹和巡检到位情况；通过电缆故障和设施状态、参数等数据类报表可掌握、分析设施运行情况。
3.系统构成
I GPS智能终端：
HTC TC-3333
主要特点：
1）高度集成：PDA、GPS、数码相机、3G通讯模块集成在一起
2）最新的Window Mobile6.5全中文操作系统，支持二次开发，可以装载全国地图和公里网图
3）内置蓝牙2.0，支持wifi上网，，内置GPS导航模块等主流功能
4）小巧便携，仅重109.0g
5）300万像素自动调焦拍照,视频拍摄，最高支持2048*1536的照片拍摄
6）528MHZ高速处理器，本机内存容量RAM:256MB ROM:512MB 可扩展至8G
7）NMEA和SIRF协议，支持行业软件定制

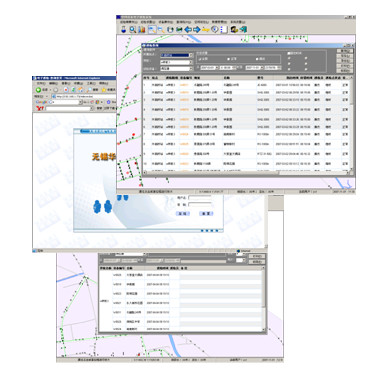

II 系统管理平台
采用SQL2000网络型数据库
MO GIS平台
支持C/S结构
可远程维护，自动版本升级
人员实时定位
巡检轨迹回放
调度功能
设施属性维护
巡检计划编制，分发
巡检计划考核
巡检统计报表
数据备份与打印
四．系统功能
系统通过对现场采集的巡检信息、设备运行数据自动汇总与保存，及完善的分析报表，使管理者在第一时间轻松获得真实完整地巡检计划实施情况，以科学化，信息化的管理模式对巡检工作和巡检人员管理，保证了生产设施巡检工作的质量。
|
功能模块
|
实现功能
|
说明
|
|
GPS实时定位模块
|
人员实时定位
|
在地图上查询巡检人员目前所处的位置
|
|
GPS轨迹回放模块
|
人员运动轨迹回放
|
在地图上显示巡检人员在特定时间段内的运动轨迹
|
|
GIS模块
|
地图制图
|
制作巡检区域管道及地形图
|
|
地图浏览
|
浏览道路、管线、附属设备、客户等
|
|
距离量算
|
量测两个定位点之间的距离
|
|
设备定位、管线定位
|
在地图上按要求查询设备及管线
|
|
空间定位
|
地图导航、空间查询、路口定位、
单位检索、道路追踪
|
|
系统设置模块
|
巡检计划编制
|
对不同岗位、生产装置设定巡检周期和时间
|
|
设备运行参数类型设置
|
对各类装置设定相应需采集的运行参数、事件
|
|
设备运行正常参数设置
|
对各类设备设定正常运行参数范围
|
|
用户权限设置
|
为用户制定不同的使用权限等级
|
|
报表设计
|
设计查询报表显示的数据项
|
|
巡检对比模块
|
巡检实际与计划对比
|
巡检实际和计划进行对比得出巡检异常差异
|
|
巡检到位报表模块
|
巡检人员考核
|
对巡检人员的巡检情况作分析评定
|
|
巡检到位率分析
|
对巡检计划的实施质量作评定
|
|
设备巡行报表模块
|
装置巡检到位管理
|
按装置查询巡检实施频率
|
|
装置运行参数分析
|
提供装置的历史运行参数曲线
|
|
运行参数查询
|
可以查询或以报表形式打印或输出统计结果
|
|
其他功能模块
|
数据发布
|
以C/S的方式透过网络发布数据
|
|
远程维护
|
通过网络对系统远程维护
|
系统功能模块详介：

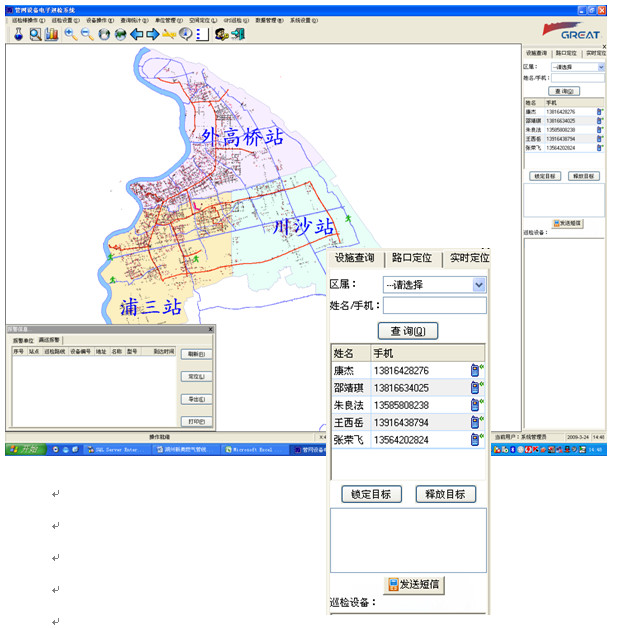

1.人员GPS实时定位
在GIS地图中对所有巡检人员或单个巡检人员的当前位置的显示或锁定跟踪

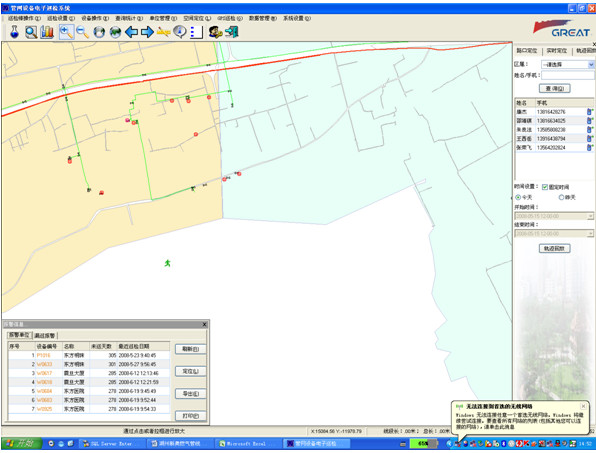

2.人员巡检轨迹回放
对所有巡检人员或指定巡检人员在设定时间内的巡检轨迹回放
3.巡检计划比对
按照巡检计划或巡检要求，对巡检的管线附属设施或管线自动比对，判断巡检是否合格或自动筛选出没有按计划巡查的设施
4.现场设施和管线状态和设施工作参数的现场录入
巡检人员在巡检现场将现场的状况或管线附属设施的工作参数记录在手持终端内，手动或自动发送回管理中心，系统自动对事件和工作参数作存档和分析，为设备维护及维修作辅助决策。

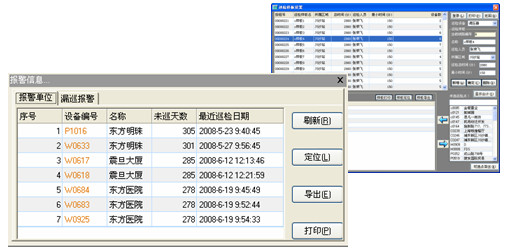

5.巡检到位报表
按照巡检人员的巡检轨迹和计划要求的自动对比，统计出巡检人员到达各管线附属设施的具体时间，并分析到位率，考核巡检计划的实施质量

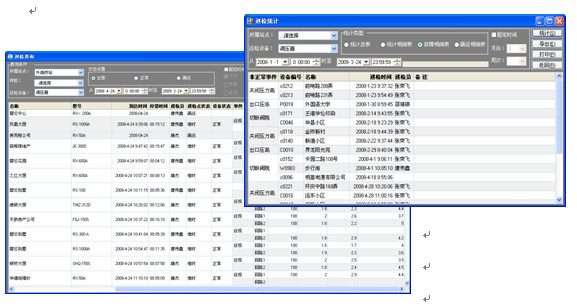

6.设备运行及状态报表
对每次巡检时管线状态和附属设施的工作参数作自动分析，并按管理要求作各类分析，包括缺陷分析，故障统计，历史参数分析等等

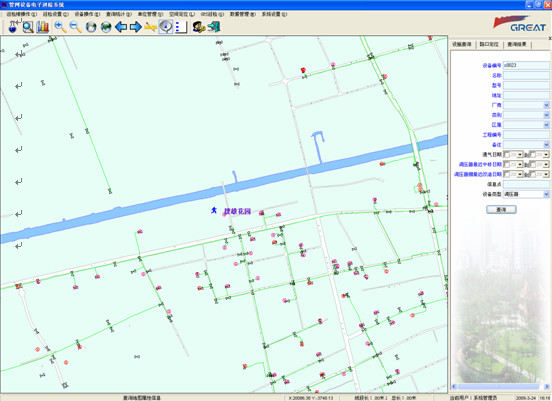

7.GIS模块
以青岛道路地形图，青岛泰能天然气所有的管线和附属设施为基础，除提供GIS系统常规功能如定位，测距，搜索，关联分析等等外，GIS功能与系统所有功能模块无缝连接，可以实时双向切换

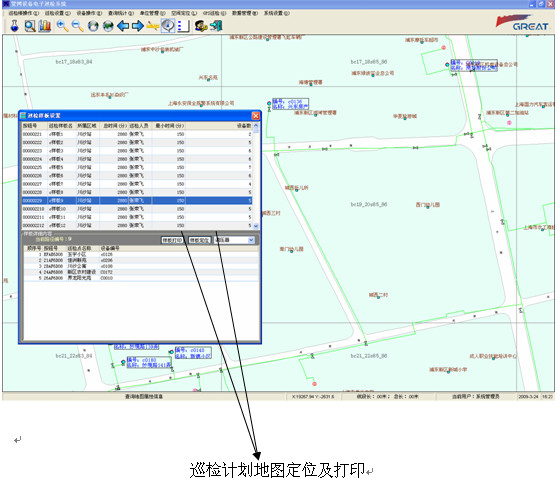

8.巡检计划编制
对管线，附属设施分解到各人员的巡检计划，包括对人员，或对不同类型设施的不同周期和工作内容。可同时对不同类型的工作人员安排不同的巡检任务。
通过以上功能模块的实施，可以方便地建立以管线与附属设施巡检为核心，在GIS平台上对管线和附属设施从新建，日常运行到废除的全面管理。可作为管线与附属设施的基础信息管理平台，方便地与公司现有的其他信息系统作集成。
五．系统特性
1. 系统采用SQL网络型数据库，支持多级架构，多中心级连、分布式互联；
2. 系统具有完整安全及自动灾难恢复机制，保证安全稳定，降低系统维护成本。
3. 提供标准数据接口，可实现与企业管理信息系统、决策支持系统的无缝对接；
4. 系统部署阶段可实现现有管线或附属设施的数据导入（EXCEL，MDB，SQL等），地图信息可从现有GIS系统中导入，大大降低部署时间和成本。
5. 不同于普通的巡检管理系统，除了完善的巡检到位功能，还可通过增加功能模块提供对管线和设施运行状态和参数的分析处理，贴和燃气管线和附属设施的管理要求。
6. 巡检计划设置灵活，可随时调整。
7. 按燃气行业管理要求设计的各种实用统计报表，并可按客户要求定制报表种类及样式。
8. 开放式系统，维护可由用户自行完成，维护成本低。
9. 模块化设计，用户可自行选择功能模块，。
10. 系统可通过网络对数据库和系统进行远程维护。
11. 管理软件可提供硬件加密保护，确保信息安全。
六．售后服务
售后服务在当今IT项目中起着重要的，不可替代的作用。没有完善的售后支持服务，任何系统对于用户来说都是不可靠的甚至是危险的。多年以来上海格瑞特科技实业有限公司在燃气及其他行业项目实施及服务过程中积累了丰富的技术支持服务经验，建立了完善的梯级维护服务体系，提供高品质的客户服务支持正是格瑞特公司在不断在追求的。公司可根据客户要求可对系统做相关维护及提供对各级使用人员完整的培训服务。为了保证管线GPS巡检系统安全、稳定运行，公司将提供多种形式的售后技术服务，包括现场服务、电话维护、远程维护、本地化服务。
现场服务
定期维护：公司实行系统维护工程师定期巡检制度，由公司派出的工程师将每季度一次走访客户，发现问题，解决问题，了解新的需求。这样一方面将隐患及时消灭，保证现场解决系统使用中出现的相关问题，同时新的需求的了解也为系统的进一步升级提供了良好的业务支持。
系统使用方可以拨打公司提供的客户服务热线（021-63023636），与公司的市场监督中心直接联系，公司的维护工程师直接通过电话对系统使用方提出的各种问题加以解答和解决。
公司将在系统验收后，为有关应用软件提供维护和技术支持服务，并提供终身的系统维护支持服务，主要内容包括：
对功能与要求有差异的部分在任何时间免费维护；
免费提供技术咨询服务；
七．公司简介及安装案例
GREAT管线及附属设施巡检管理系统是由上海格瑞特科技实业有限开发生产。上海格瑞特是国内专业的巡检产品制造商和巡检解决方案的提供商，从1997年开始从事巡检手持仪，巡检信息管理平台的开发与销售。目前公司是国家巡检行业标准的首席制定单位，上海市高新技术企业，并连续多年通过企业ISO认证。十余年来已为国内数万用户提供了高品质的巡检管理系统。
GREAT管线及附属设施巡检管理系统已经成功在以下燃气公司得以应用：
1．上海燃气浦东销售公司
燃气管线及调压器、阀门巡检管理系统
2．上海天然气管网有限公司
高压管网阀站、阀室、阀门巡检管理系统
3．上海大众燃气公司
牺牲阳极巡检管理系统
4．上海燃气浦东销售公司营业所
工业用户表具抄巡管理系统
5．金山天然气有限公司
燃气管线及调压器、阀门巡检管理系统
6．青浦煤气公司
燃气管线及调压器、阀门、桥管巡检管理系统
7．无锡华润燃气有限公司
液化气储配站巡检管理系统
8．岳阳华润燃气有限公司
调压器巡检管理系统
9．湖州新奥燃气有限公司
管线及调压器GPS巡检管理系统
10．上海吴淞煤气制气厂
制气设施安全巡检管理系统
此外该系统还在石油化工、自来水、电信、隧道、地铁多个行业成功实施，并稳定运行。
